So stellen Sie die wirksame Zeit für die Analyse der Durchbiegung ein

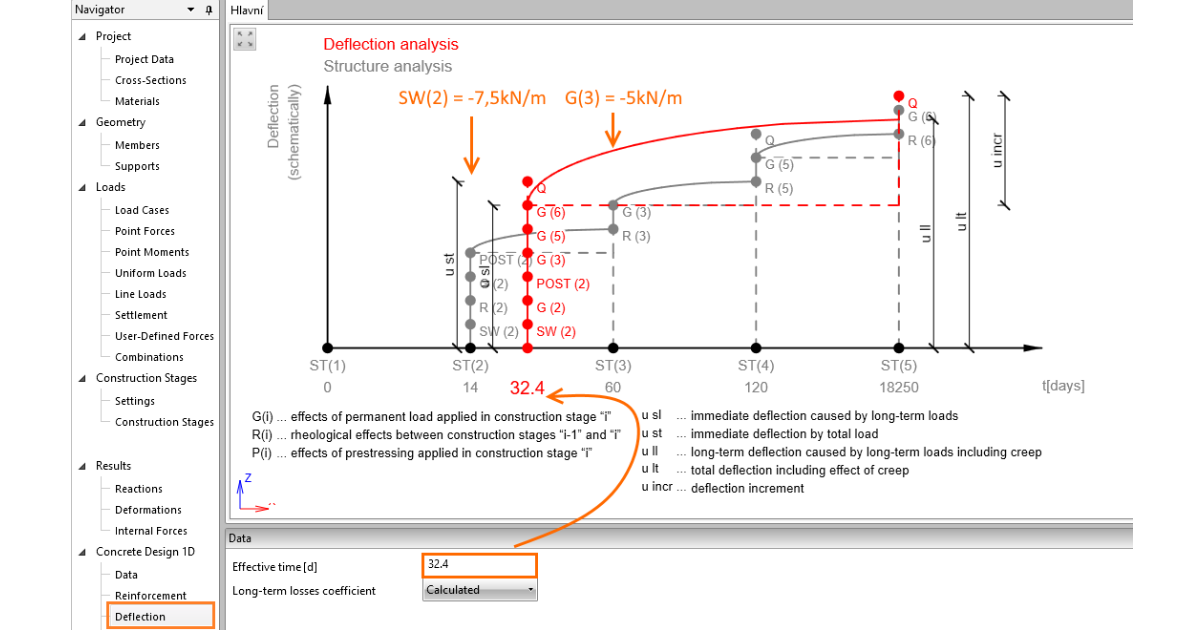

Für die Berechnung und den Nachweis der Durchbiegung wird die vereinfachte Methode der wirksamen Zeit verwendet. Beim Einstellen des Wertes der wirksamen Zeit wird im Hauptfenster das Schema der TDA-Analyse mit Stufen von ständigen und veränderlichen Fällen angezeigt (graue Linien). Die rote Linie stellt eine Näherungskurve der Berechnung der Durchbiegung gemäß einem gegebenen wirksamen Zeitwert dar.

Diese Methode führt die Auswirkungen aller Stufen auf die angegebene Zeit zusammen und berechnet alle kurz- und langfristigen Durchbiegungen, die unterhalb des Schemas aufgeführt sind. Das Verfahren empfiehlt die Eingabe des Wert der Wirksamen Zeit zum Zeitpunkt des Aufbringens des größten Teils der ständigen Lasten oder zwischen den Zeitpunkten des Aufbringens der zwei größten ständigen Lasten.

Als Beispiel soll die Anwendung von Eigengewicht -7,5 kN/m bei 14 Tagen und überlagertem Eigengewicht -5 kN/m bei 60 Tagen dienen. Durch eine einfache Verteilung nach Lastwerten kommt man auf eine Zeit von 32,4 Tagen.
