Maßgebende Lasten Auswahl
Die Funktion wurde im Patch 22.1.3 veröffentlicht und in 23.0.1 aktualisiert.
Als Konstrukteure von Stahlverbindungen müssen Sie iterieren, um schnell das endgültige Design zu finden. Dazu müssen Sie nicht alle Lasteffekte auf das Modell auswerten. Dazu müssen Sie nur die kritischen Lasteffekte nutzen.
Bei komplexen Details empfiehlt es sich, die abschließende Analyse mit dem gesamten Lasteinwirkungssatz durchzuführen, damit alle vom Planer definierten Lasten abgedeckt werden.
Es gibt verschiedene Möglichkeiten, Lasteffekte im IDEA StatiCa Connection-Modell zu definieren. Bei mehreren Lasteffekten ist es am einfachsten, die Last über einen BIM-Link zu importieren oder die XLS-Importoption zu verwenden.
Möglicherweise erhalten Sie die Lasteingaben auch in einer Excel-Tabelle, die Hunderte von Lastkombinationen pro Verbindung enthalten kann. Da es sehr ineffektiv ist, diese Menge an Lasteffekten (zeitlich) in IDEA StatiCa Connection zu berechnen, müssen Sie nur die entscheidenden auswählen und so die Gesamtzahl der Lasteffekte (und die Zeit!) reduzieren.
IDEA StatiCa Connection verfügt jetzt über eine nützliche Funktion, um die extremen Lasteffekte automatisiert und einfach zu filtern. Aber zuerst...
Welche Belastung ist maßgebend?
Die Load Extreme Selection wertet die Lastkomponenten jedes angeschlossenen Bauteils in der Verbindung aus und wählt die extremsten aus, basierend auf den folgenden Kriterien:
- Positives oder negatives Maximum jeder Lastkomponente (N, Vy, Vz, Mx, My, Mz) – 12x
- Maximale resultierende Scherkraft - 1x
- Maximales resultierendes Biegemoment - 1x
- Maximale positive und negative Normalspannungen – 2x
- Maximale Schubspannungen - 1x
- Maximale Vergleichsspannungen - 1x
- Maximale Spannung am Rand des Querschnitts – 2x
Für jeden angeschlossenen Stab können theoretisch maximal 20 Lastextreme gewählt werden. Die Gesamtzahl der ausgewählten Extreme beträgt daher n x 20 , wobei n die Anzahl der Bauteile einer Verbindung ist. Dennoch kann die Anzahl der ausgewählten Lastsätze geringer sein, da sich die Extremwerte der Stäbe überlappen.
Sehen wir uns nun an, wie Sie Extremwerte filtern können.
Wählen Sie die Extreme aus und führen Sie die Analyse durch

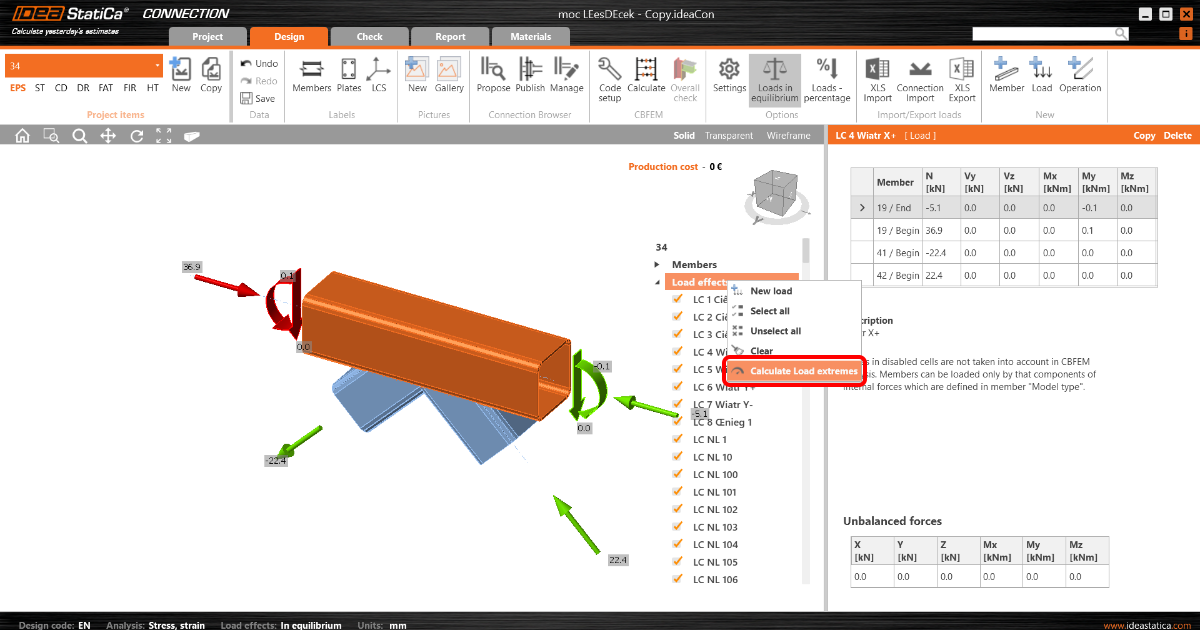

Um die zu analysierenden Extreme auszuwählen, klicken Sie mit der rechten Maustaste auf die Lasteffekte und wählen Sie die Option Lastextreme berechnen .
Dadurch werden die irrelevanten (nicht extremen) Belastungseffekte aus der Liste entfernt. Der Grund für jeden ausgewählten extremen Belastungseffekt wird in der Beschreibung unter der Tabelle dargestellt.
XLS-Import von Extremen
Sie können die Auswahl der Extremwerte auch beim Importieren der Lastwerte aus einer Excel-Tabelle verwenden. Aktivieren Sie das Kontrollkästchen „Nur Extremwerte importieren“. Sie sehen sofort, wie viele Lasteffekte als Extreme gelten.
Die extremen Lasteffekte werden importiert, der Rest wird ignoriert.
Einstellen der Toleranzen
Um die irrelevanten (kleinen) Werte der Extremwerte zu vernachlässigen, können Sie die Grenzen/Toleranzen für jede Komponente der Schnittgrößen festlegen. Der Kraftwert (ein absoluter Wert), der unter dem eingestellten Grenzwert liegt, wird bei der Bewertung von Extremen nicht berücksichtigt.
Wenn Sie diese Werte auf höhere Werte ändern, werden eine Warnung und die Gründe für die Auswahl des angegebenen Lasteffekts angezeigt.
Sie können Ihre benutzerdefinierten Werte in den Vorlagen speichern und sie in einem anderen Projekt verwenden, indem Sie es laden oder die Vorlage als Standard festlegen.
Auswahl extremer Lasten über Checkbot (BIM-Link)
Es gibt auch eine weitere Möglichkeit, die Lastextreme zu filtern, falls Sie den BIM-Link (IDEA StatiCa Checkbot) verwenden. Öffnen Sie den Lastkonfigurator in Checkbot und gehen Sie in der mittleren Spalte zu Ergebnisklassen für Prüfungen . Wählen Sie die gewünschte Ergebnisklasse aus und geben Sie im rechten Feld an, ob die Lasten gefiltert werden sollen. Wenn das Kontrollkästchen „Kritische Lasten bewerten“ aktiviert ist, werden die Kraftextreme gefiltert. (Sie müssen das Load-Update aufrufen , nachdem Sie das Load-Konfiguratorfenster geschlossen haben.)
Bitte beachten Sie, dass der Filteralgorithmus von der oben genannten Vorgehensweise abweicht: Lesen Sie mehr im Artikel Auswerten der kritischen mittels BIM Links importierten Lasten .
Verfügbar im Steel Paket IDEA StatiCa Steel.
