Import der Verankerung aus Verbindung zu Detail (BETA)
Die Verankerung in einem ebenen Betonblock kann in IDEA StatiCa Connection modelliert und normengeprüft werden. Manchmal kann es sinnvoll oder notwendig sein, den Betonblock zu verstärken. Leider ist diese Funktion in Connection nicht verfügbar.
Mit der Entwicklung von 3D Detail (BETA), das sich auf die Verankerung in Betonblöcken und die Analyse sowohl der Verankerungselemente als auch des Betonsteins selbst konzentriert, haben wir jedoch eine Lösung. Darüber hinaus wird eine direkte Verbindung zwischen unseren Connection- und Detail-Anwendungen hergestellt.

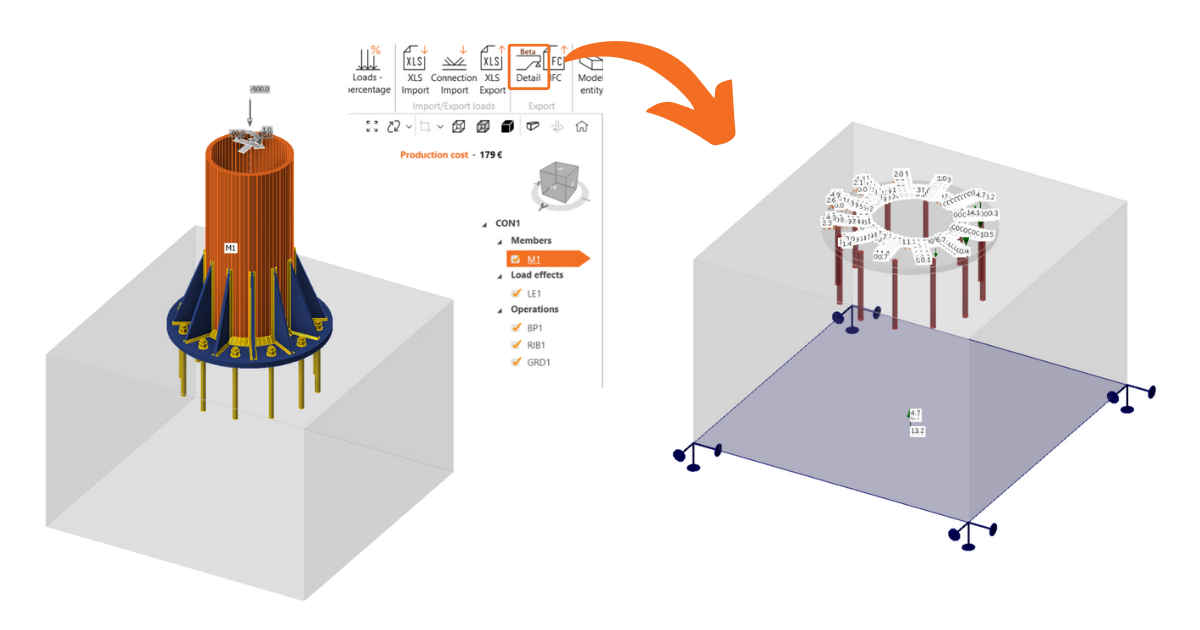

Connection-Benutzer, die Verankerungen nach Eurocode entwerfen, können ihr Modell mit einem Klick aus Connection in das erweiterte 3D-Detail (BETA) importieren.
Wie funktioniert das?
- Der Import ist nur zum Verankern erlaubt. Wenn das Modell keinen Betonblock enthält, ist die Schaltfläche Nach Detail exportieren deaktiviert.
- Das Modell in Verbindung muss berechnet werden. Wenn keine Ergebnisse verfügbar sind, wird das Export-Symbol mit dem Tooltip deaktiviert: "Ergebnisse nicht verfügbar, berechnen Sie zuerst das Modell"
- Wenn das Verankerungsmodell berechnet wurde, ist die Schaltfläche Importieren aktiviert.
Wie exportiere ich die Verankerung von Verbindung nach Detail?
Erstellen Sie zunächst ein Verankerungsmodell in Verbindung nach Eurocode und klicken Sie auf die Schaltfläche Berechnen.
Wenn Ergebnisse vorhanden sind, ist der Export aktiviert. Mit einem Klick auf die Schaltfläche "Detail" im Menüband erscheint ein Dialog, in dem nach dem Speicherort und dem Namen der neu erstellten Detaildatei gefragt wird.
Nach erfolgreichem Export wird das Projekt im Detail erstellt. Die Geometrie des Betonsteins und der Bodenplatte, die Lage und Eigenschaften der Anker sowie die Last werden automatisch in Detail übertragen. Die an der Unterseite des Betonsteins platzierte Oberflächenstütze wird automatisch erstellt.
Der kniffligste Teil dieses Prozesses ist der Import der Ladung. Für jede berechnete Lasteinwirkung in Verbindung werden automatisch der entsprechende Lastfall und die GZT-Kombination im Detail erstellt.
- Die Grundplatte wird durch Kräfte in Schweißnähten belastet, die als Gruppe von Kräften modelliert werden.
- Anker werden unabhängig von der Grundplatte modelliert und belastet und axial durch Punktlasten belastet. Der Anker überträgt nur Druck und Zug.
- Die Schubkraft wird durch Reibung zwischen dem Betonblock und der Bodenplatte übertragen.
Wenn das Modell aus der Connection-App importiert wird, werden die Ladeimpulse automatisch erstellt. Das Laden von Ankern wird in der Szene durch ein Doppelpfeil in entgegengesetzter Richtung dargestellt.
- Ein Pfeil stellt die Zugkraft dar, die nur auf die Oberseite des Ankers wirkt.
- Die andere stellt die Druckkraft dar, die auf die Grundplatte wirkt
Für die Belastung der Grundplatte selbst wird die importierte Belastung durch eine Gruppe von Kräften dargestellt, die den Spannungen in Schweißnähten zwischen der Grundplatte und Stahlbauteilen im Verbindungsmodell folgen.
Der einzige Schritt, der noch verbleibt, ist das Hinzufügen der Bewehrung und die Berechnung des Modells.
Hinweis: Normnachweise im 3D-Detail gelten derzeit nur für den Eurocode (EN).
Mehr zu 3D Detail als Lösung für die Verankerung in Beton finden Sie in einer separaten Release Note.
Wenn Ihre Lizenz die Detail-App nicht enthält, nutzen Sie die Gelegenheit und erhalten Sie das kostenlose Detail-Testmodul mit vollem Funktionsumfang.
Veröffentlicht in IDEA StatiCa Version 24.0.
