Bewehrungsdefinition in der Detail Anwendung

Dieser Artikel ist auch verfügbar in:
Die Definition der Bewehrung kann manchmal eine Herausforderung sein. Nach der Lektüre dieses Artikels sind Sie nicht nur mit allen Bewehrungstypen in der IDEA StatiCa Detail vertraut, sondern wissen auch, welchen Typ Sie für die entsprechende Situation verwenden müssen.

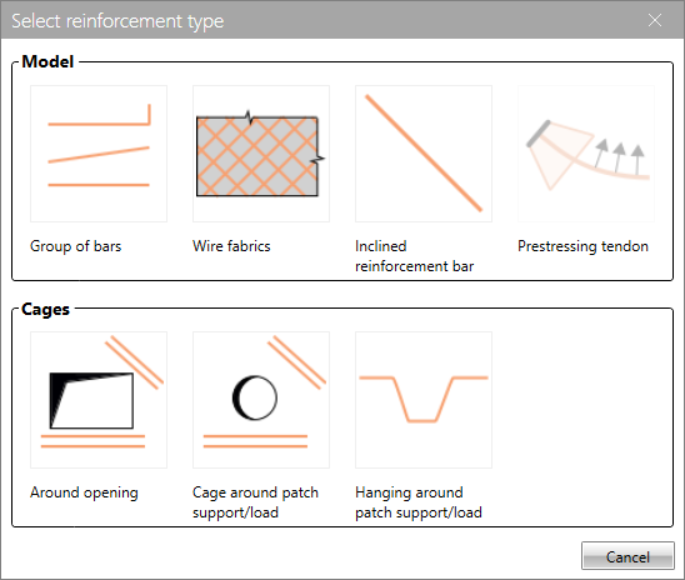

Für die Stahlbetonwandelemente gibt es mehrere vordefinierte Bewehrungsarten :

  • Gruppe mit Bewehrungsstäben
  • Stahlmatten
  • Schrägbewehrung
  • Korb um Öffnungen
  • Korb um Auflagerbereich
  • Aufhängungen um Auflage/Last

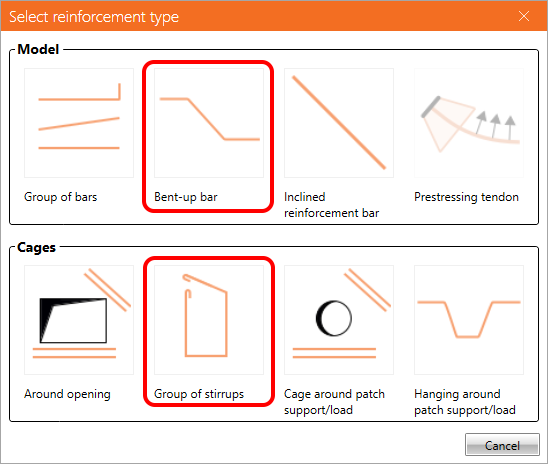

Und einige zusätzliche Typen speziell für die Stahlbetonträgerelemente :

  • Aufgebogene Stäbe
  • Bügelgruppe

Um besser zu verstehen, was der Unterschied zwischen Wand- und Balkenelementen ist, lesen Sie den Artikel Geometrietypen im Detail .

Schauen wir uns nun die einzelnen Typen genauer an.

Gruppe mit Bewehrungsstäben

Definition der Stäbe und Form

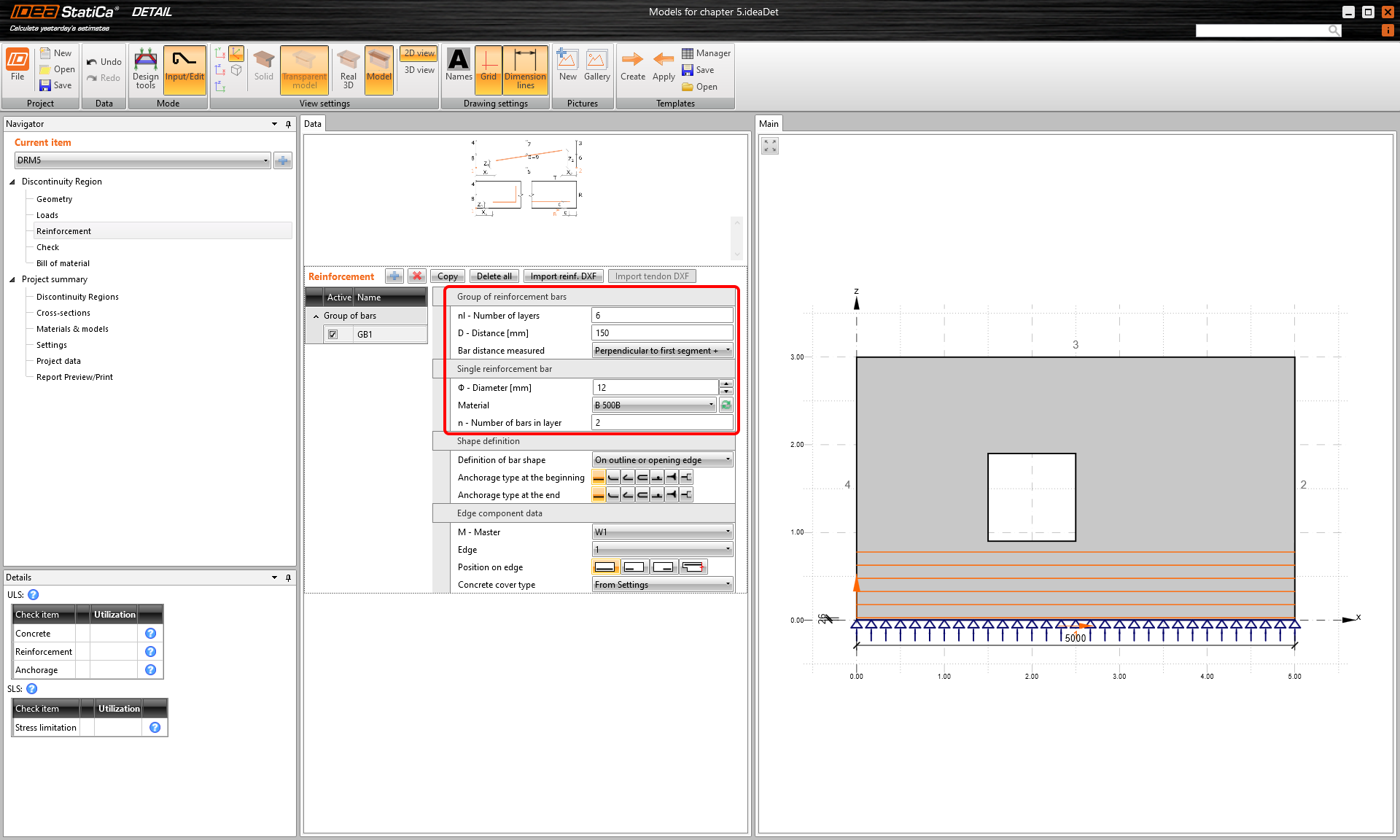

Mithilfe dieser Entität müssen Sie den Durchmesser des Bewehrungsstabs, die Anzahl der Stäbe in einer Schicht (Richtung außerhalb der Ebene), die Anzahl der Schichten (Richtung innerhalb der Ebene) und den Abstand zwischen den Schichten festlegen. In der folgenden Abbildung sind die Einstellungen dargestellt.

Für den Verankerungsnachweis ist die Definition der Stabform wichtig. Es kann getan werden:

  • An zwei Punkten
  • Am Umriss oder Öffnungsrand
  • An mehreren Kanten
  • Durch Polylinie

Die Verwendung dieser Optionen kann Ihnen bei der Definition der verschiedenen Formen der Balken helfen. Sehen Sie sich die praktischen Beispiele unten an.

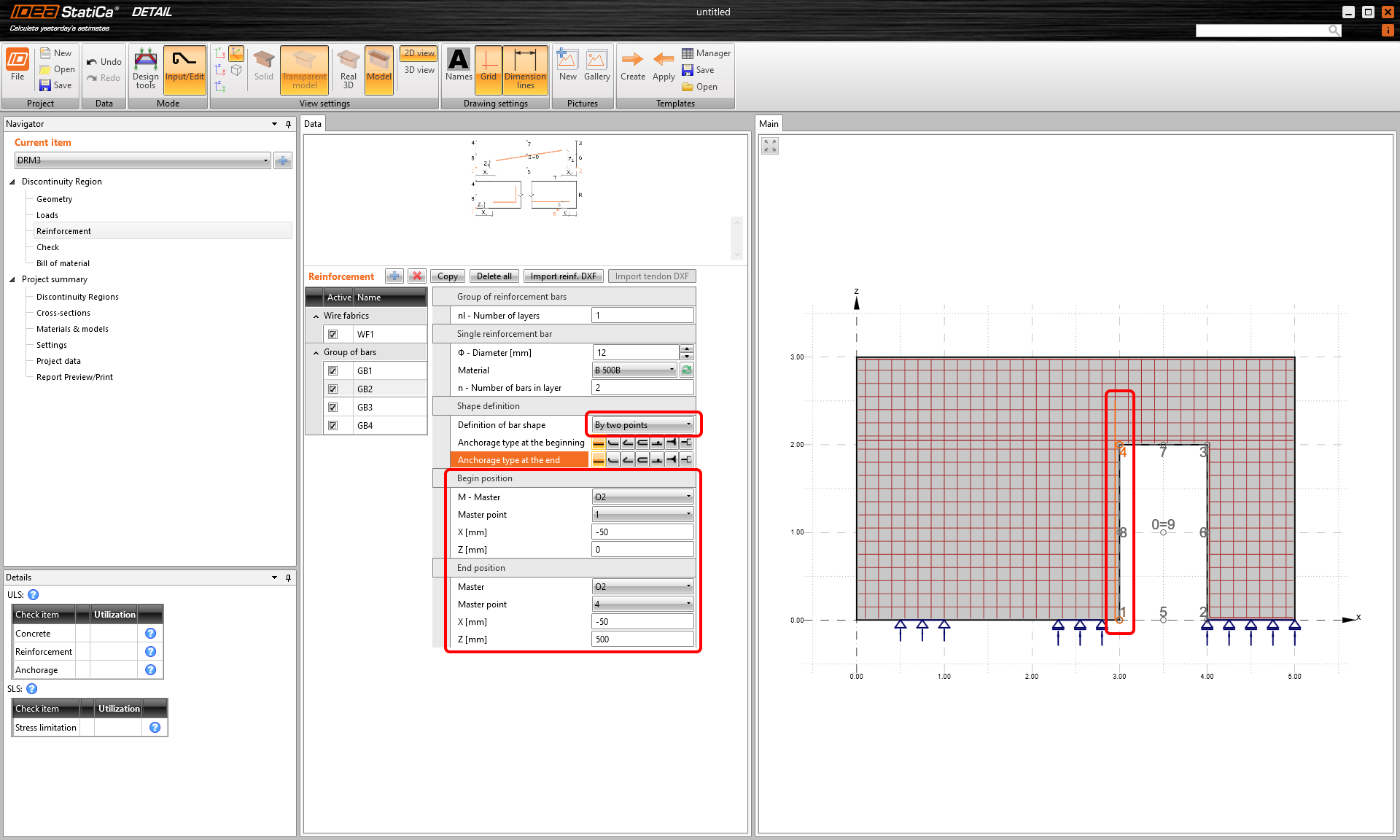

\[ \textsf{\textit{\footnotesize{Die Bewehrung wird durch zwei Punkte definiert}}}\]

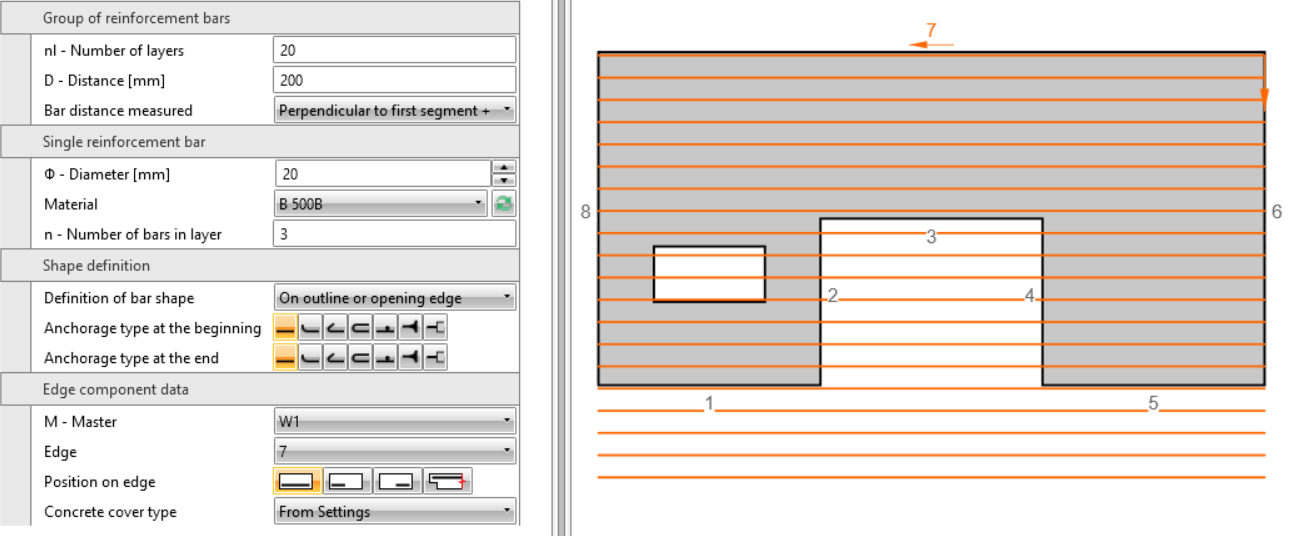

\[ \textsf{\textit{\footnotesize{Bewehrung am Umriss oder Öffnungsrand definiert}}}\]

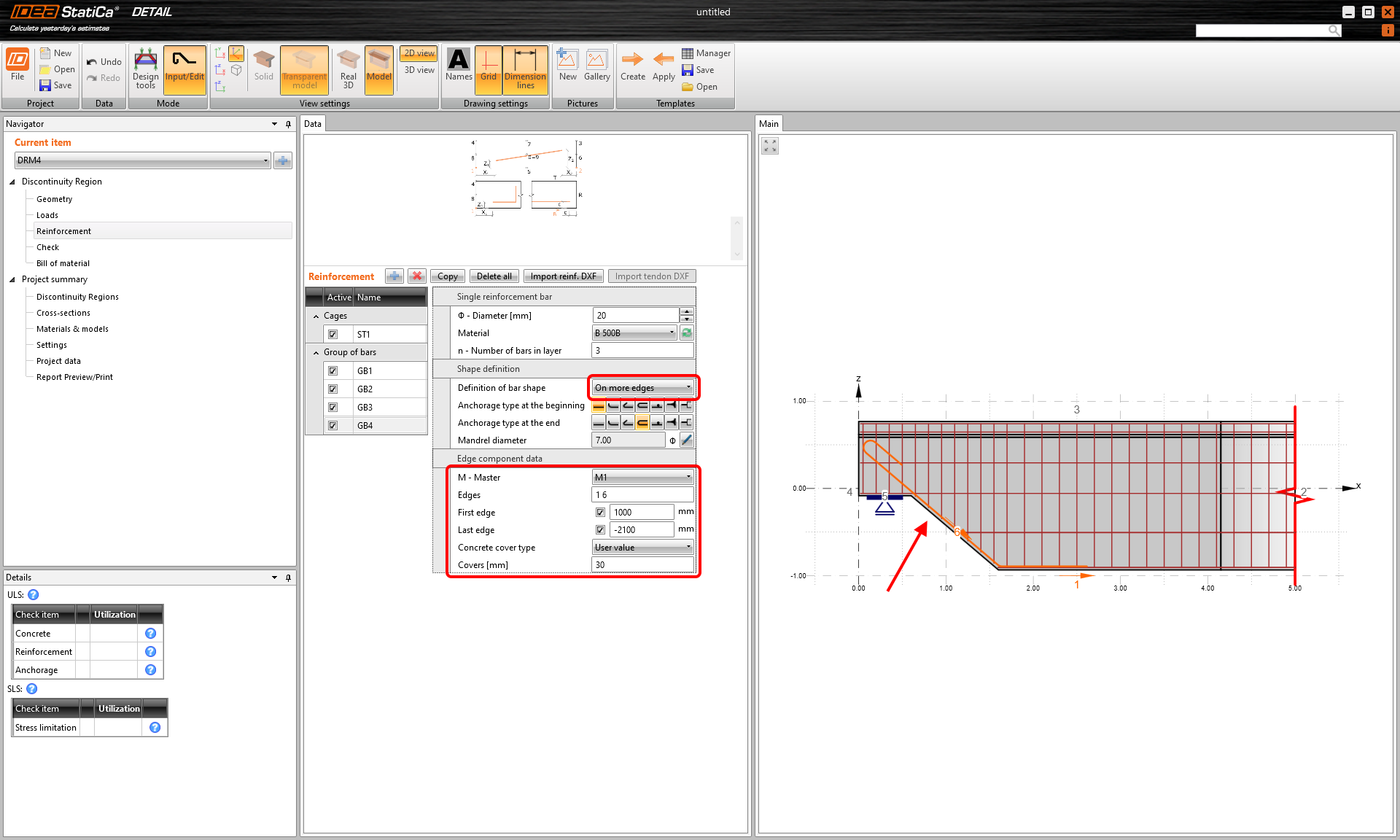

\[ \textsf{\textit{\footnotesize{Bewehrung an mehreren Kanten definiert}}}\]

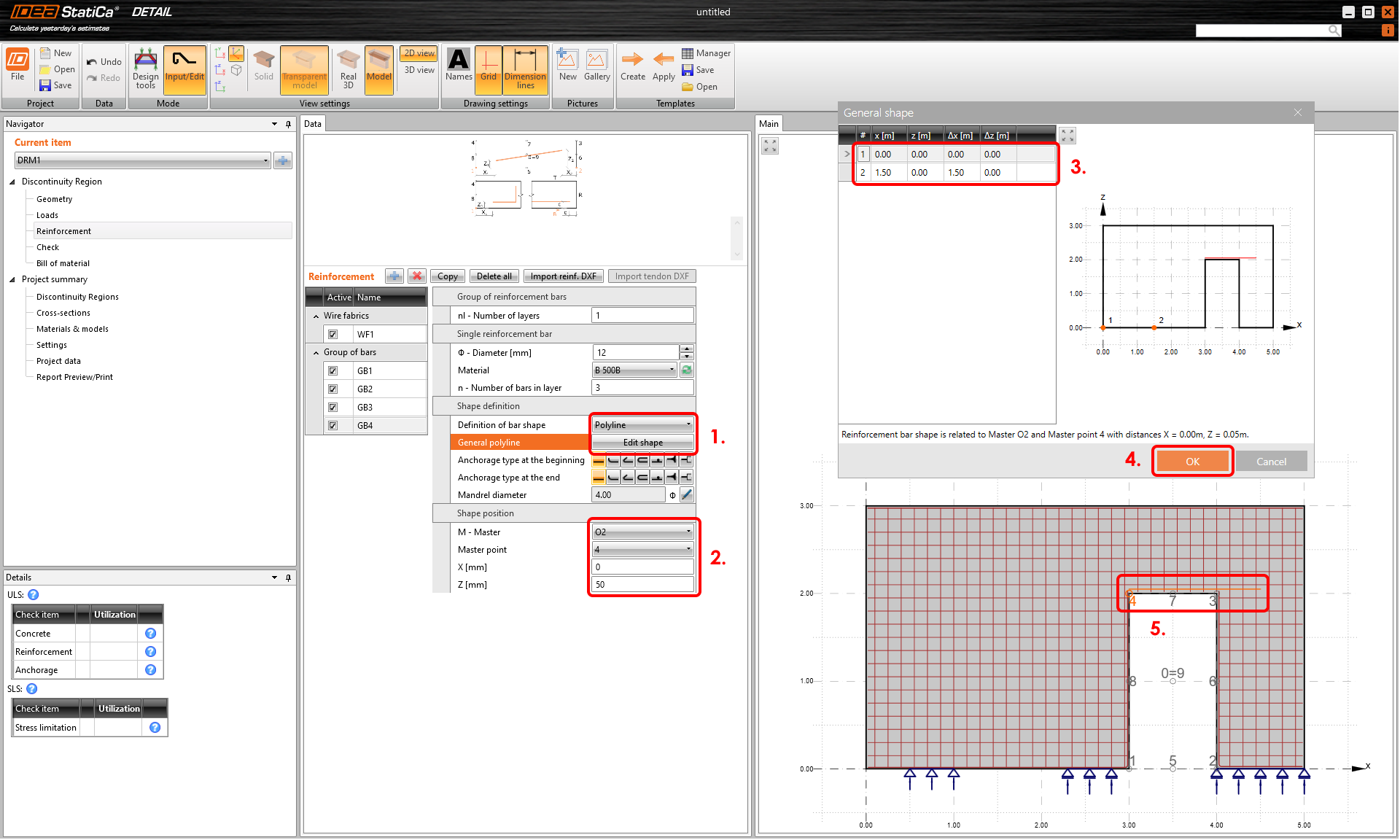

\[ \textsf{\textit{\footnotesize{Bewehrung, definiert durch Polylinie}}}\]


Die Festlegung der richtigen Verankerungsart ist für die Konstruktion von entscheidender Bedeutung. Mehr dazu erfahren Sie im Artikel Finite-Elemente-Typen .

Am Rand positionieren

Beim Definieren der Stabgruppe am Umriss oder Öffnungsrand gibt es vier Möglichkeiten, die Position festzulegen:

  • Gesamte Länge
  • Teil der Kante vom Anfang
  • Teil der Kante vom Ende
  • Gesamte Länge und Erweiterung

Darüber hinaus bietet die letzte Option „ Gesamte Länge und Erweiterung“ drei Einstellungsmöglichkeiten:

  • Keine Verlängerung
  • Bis zur Außenkante verlängert
  • Um die Länge erweitert

Zur besseren Erklärung sind alle Optionen in den Bildern unten dargestellt.

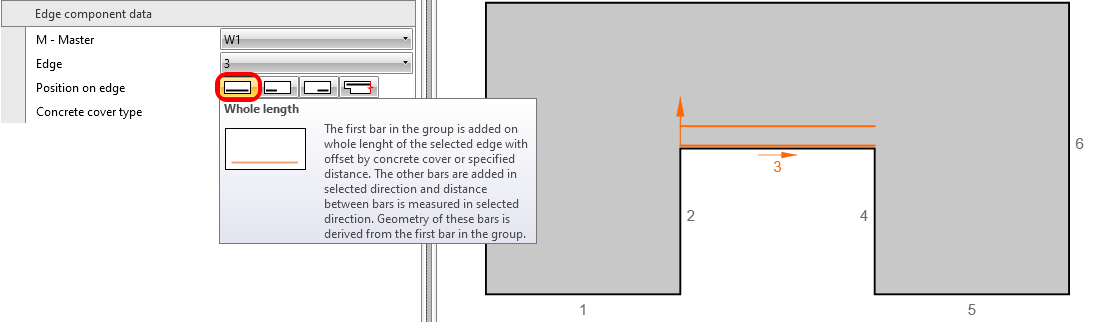

\[ \textsf{\textit{\footnotesize{Gesamte Länge}}}\]

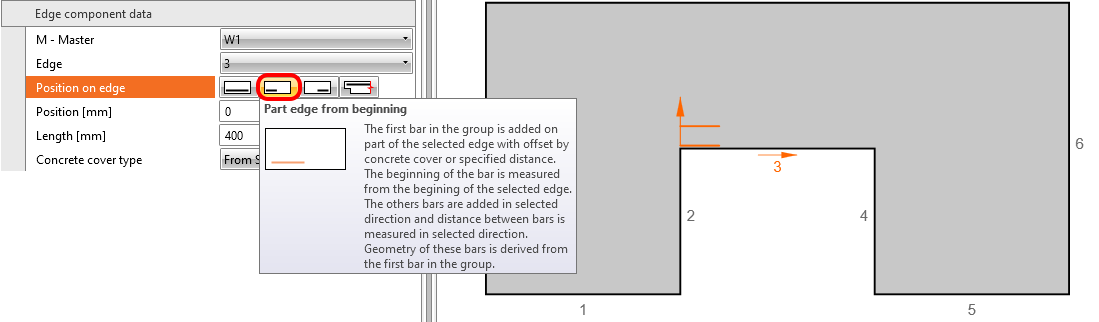

\[ \textsf{\textit{\footnotesize{Teil der Kante vom Anfang}}}\]

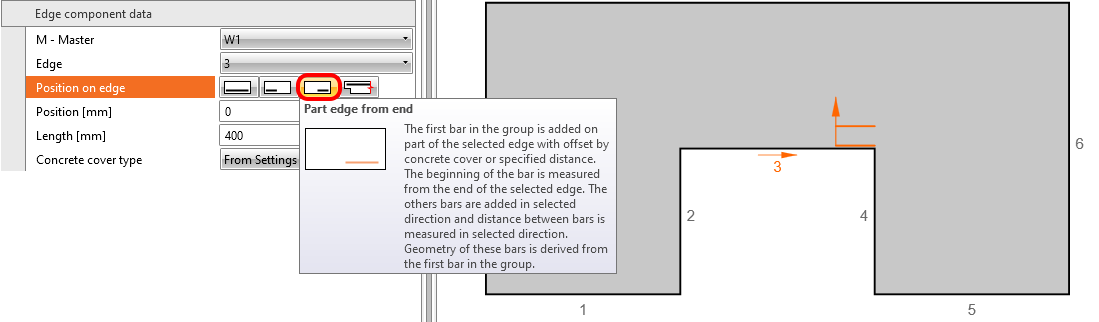

\[ \textsf{\textit{\footnotesize{Teil der Kante vom Ende}}}\]

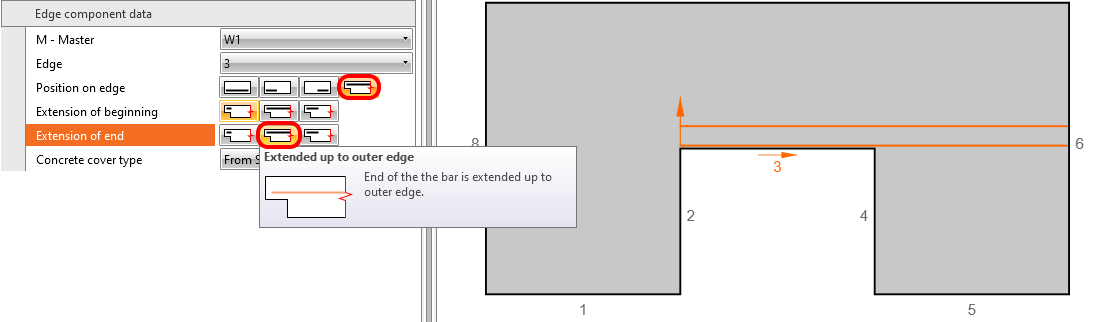

\[ \textsf{\textit{\footnotesize{Bis zur Außenkante verlängert}}}\]

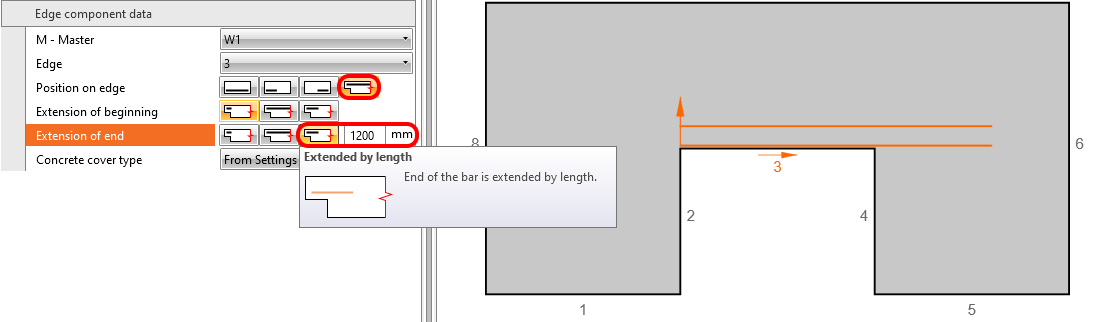

\[ \textsf{\textit{\footnotesize{Um die Länge erweitert}}}\]

Eine Gruppe von Stäben kann für alle Arten von Geometrie angewendet werden. Der beste Weg, alle Optionen und Möglichkeiten zu verstehen, besteht darin, die Anwendung zu öffnen und die verschiedenen Ansätze anhand praktischer Beispiele auszuprobieren. Es ist einfacher als es scheint!

Stahlmatten

Mithilfe des Stahlmatten können Sie die Bewehrung möglicherweise schneller modellieren, als sie mithilfe der Stabgruppe zu definieren. Beachten Sie jedoch, dass die Anwendung nur auf die Wandelemente im Projekt angewendet werden kann.

Die Durchmesser und Abstände zwischen den Stäben können für beide Richtungen individuell eingestellt werden. Über den Masterpunkt und die Koordinaten können Sie die Position und nicht zuletzt die Bewehrungsneigung definieren.

Schrägbewehrung

Durch die Verwendung der geneigten Stäbe können Sie die Bewehrung möglicherweise schneller modellieren, als jeden Stab an mehreren Kanten des Elements zu definieren.

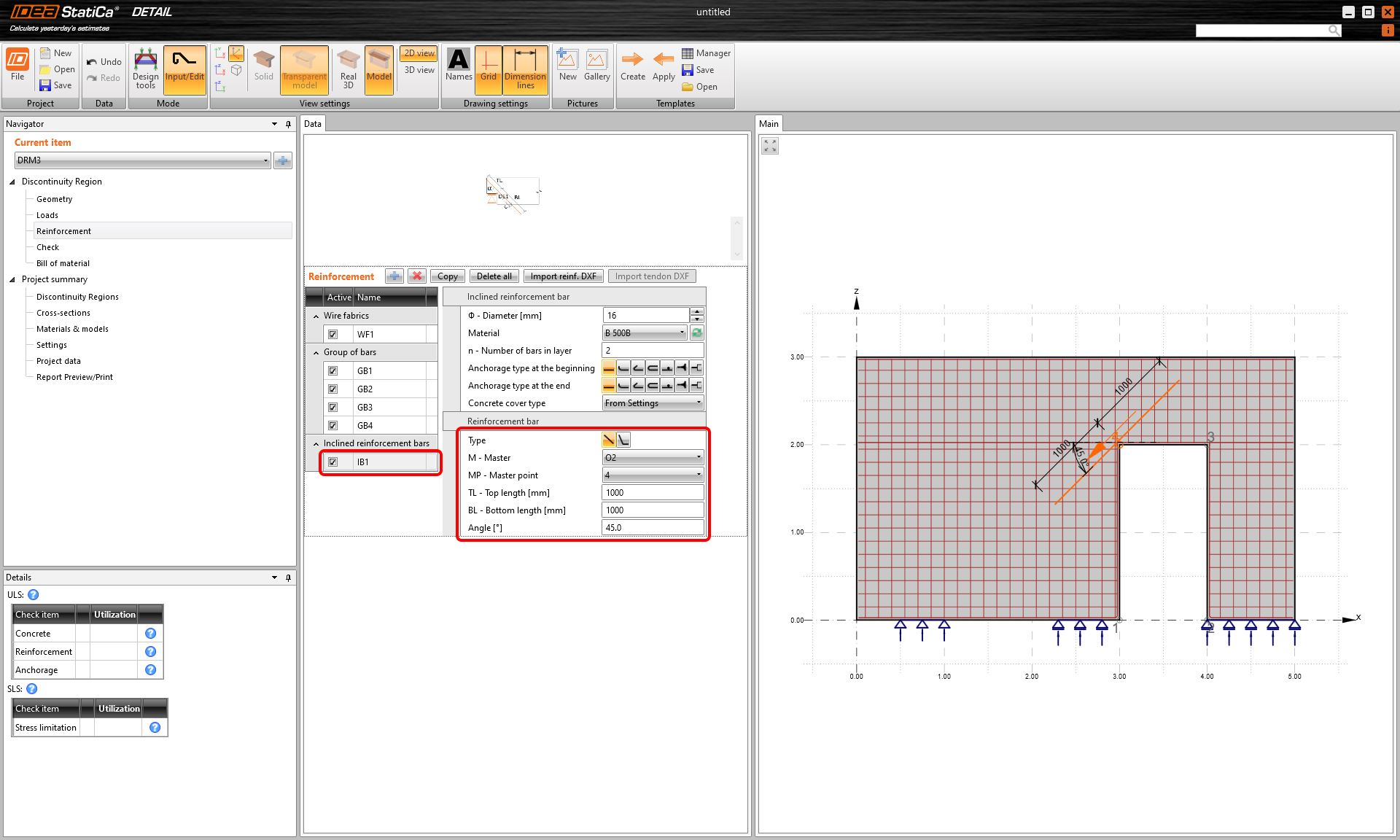

Bei den Wandelementen können Schrägstäbe nur im Bereich der Öffnungen angebracht werden. Sie müssen mehrere Parameter definieren.

Der erste Teil besteht darin, die Stabform zu definieren – die Software unterscheidet zwei Typen – einen geraden Stab, der durch zwei Punkte definiert wird, oder einen nach oben gebogenen Stab.

Anschließend müssen Sie das Masterelement definieren – in diesem Fall die Öffnung. Und weiter geht es mit dem Masterpunkt, der Länge der Stange und nicht zuletzt dem Winkel.

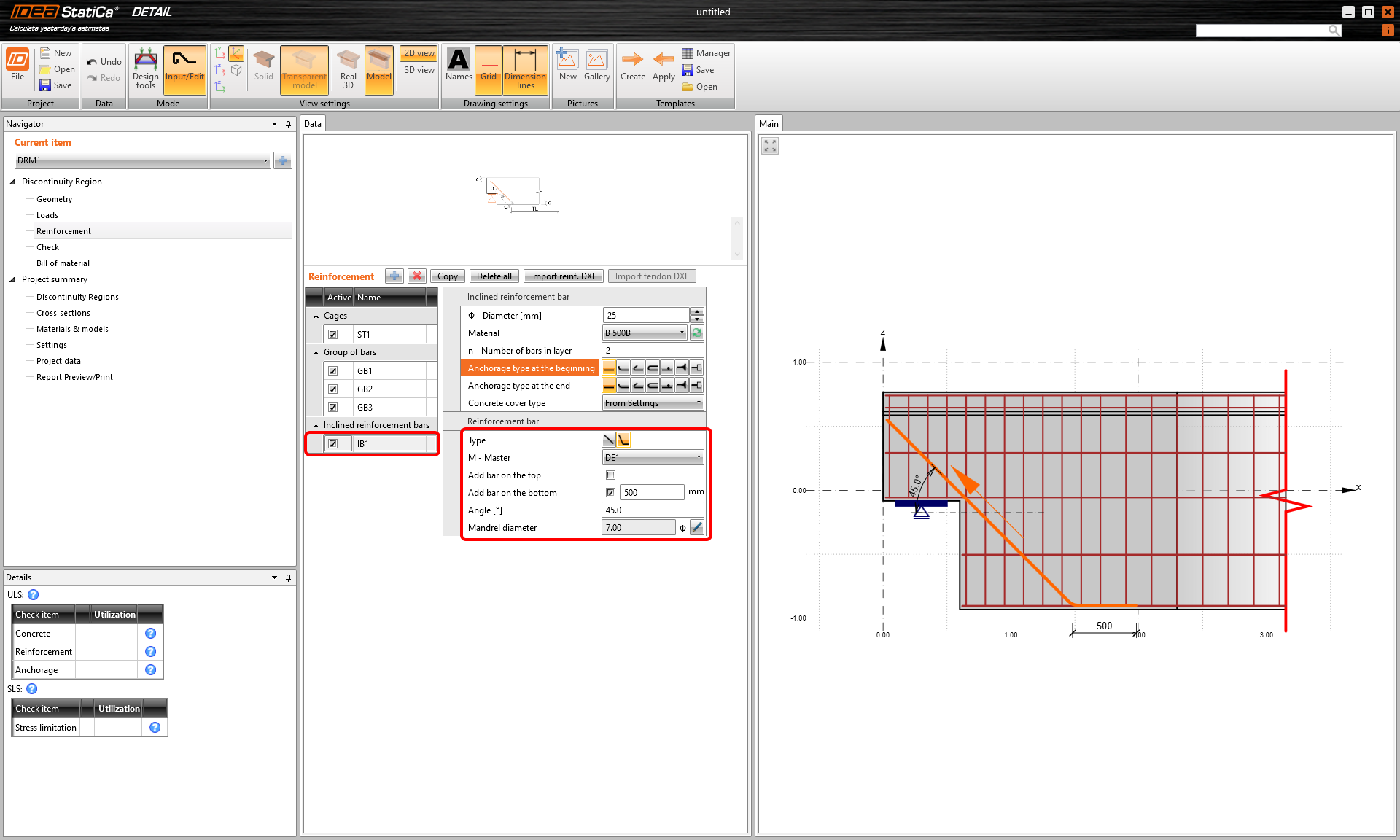

Wenn Sie eine Struktur mithilfe des Balkenelements modellieren, ist die Definition geneigter Stäbe nur für Strukturen mit abgeflachten Enden oder Öffnungen verfügbar. Die Bedingungen sind grundsätzlich die gleichen wie bei den Wänden.

Korb um Öffnungen

Körbe um die Öffnung herum können für jede Öffnung definiert werden, einschließlich einer durch das Polygon definierten Öffnung für jeden Strukturtyp. Auch hier müssen Sie alle Grundparameter einstellen. Ein praktisches Beispiel sehen Sie im Bild unten.

Korb um Auflagerbereich

Ist gleich wie bei deim Korb um eine Öffnung.

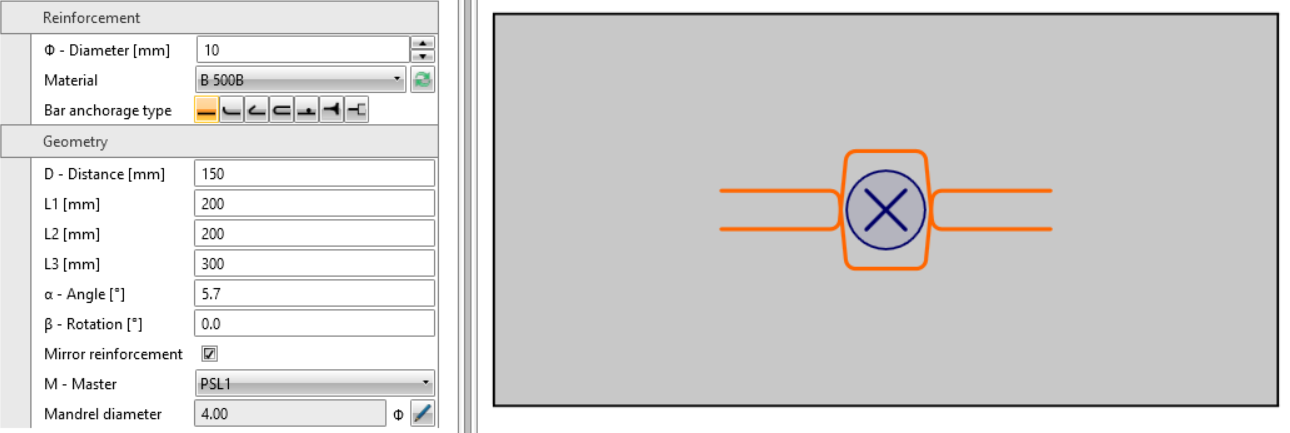

Aufhängung um Auflager/Last

Diese Art der Bewehrung bietet Ihnen die Möglichkeit, eine vordefinierte typische Form der Bewehrung zu verwenden.

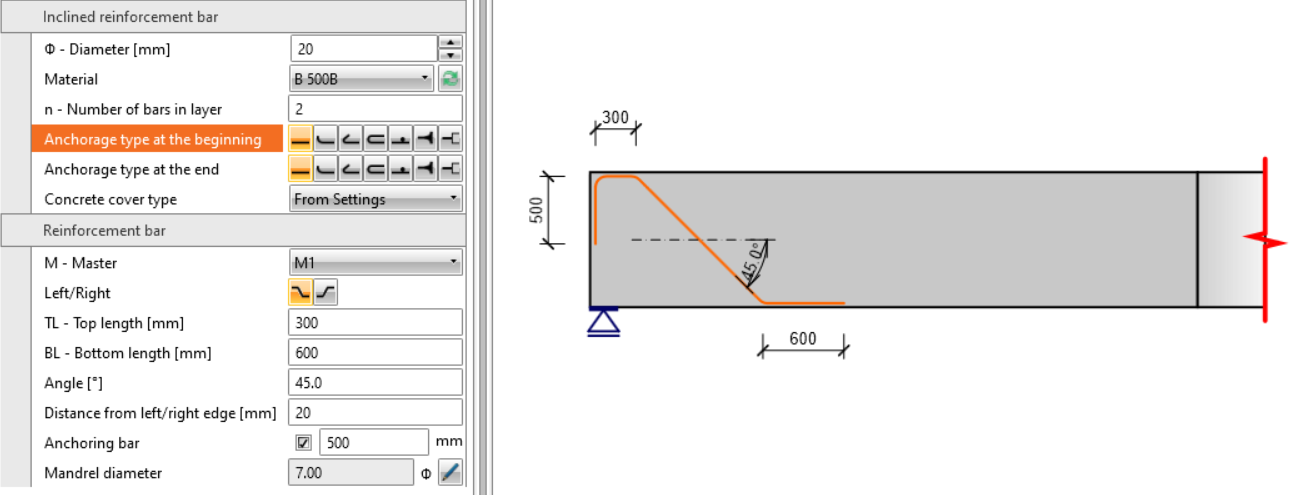

Aufgebogene Stäbe

Geneigte Stäbe wie diese werden üblicherweise anstelle von Bügeln verwendet, um Scherkräften standzuhalten. Durch ihren Winkel sind sie effektiver als Bügelbewehrung. Die nach oben gebogenen Stäbe können nur auf Balkengeometrietypen angewendet werden.

Die notwendigen Einstellungen sehen Sie im Bild unten.

Bügelgruppe

Die Bügel können nur in Strukturen mit Balkenelementen modelliert werden. Wie bei jeder anderen Bewehrung auch, müssen Sie die notwendigen Parameter einstellen.

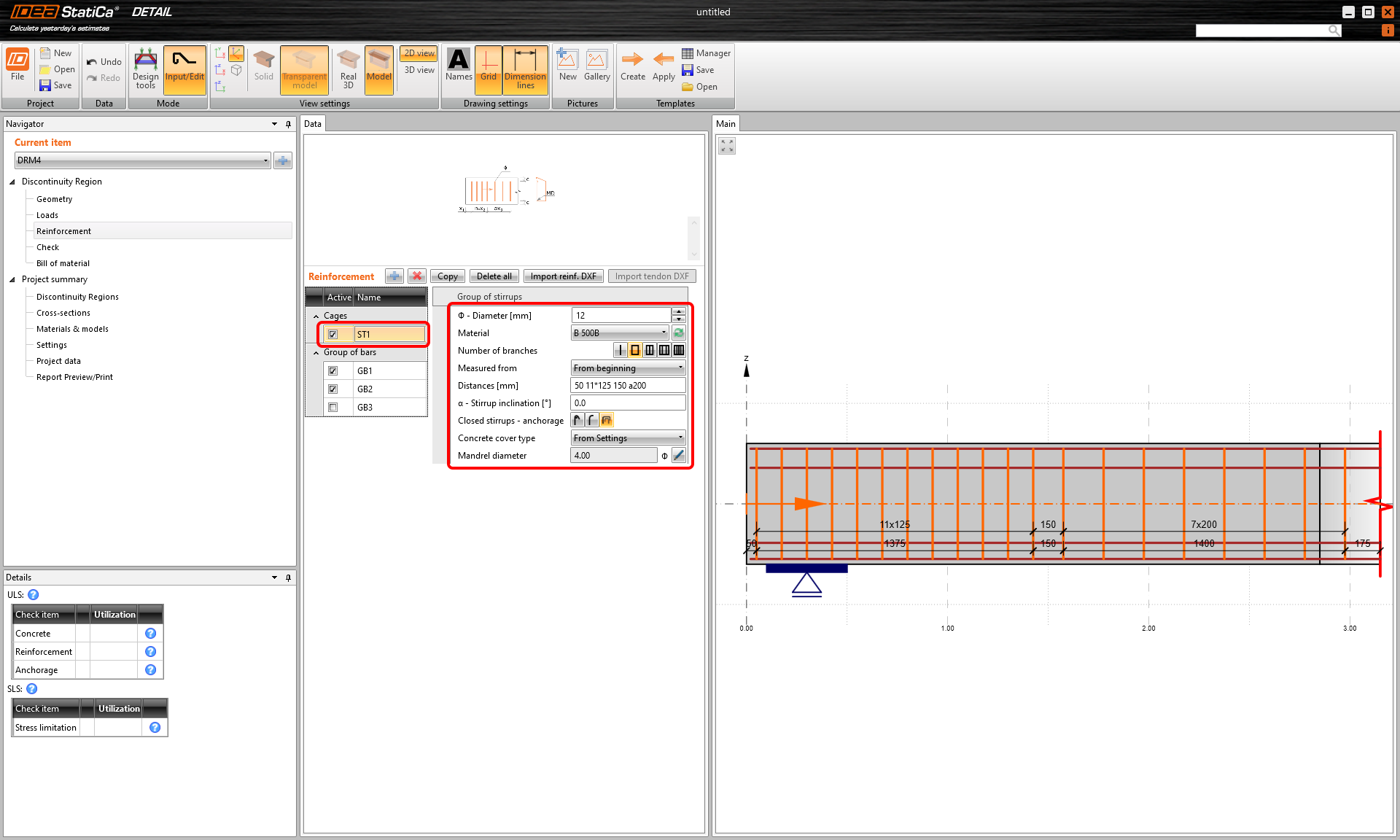

Sie können festlegen, wie viele Streben der Bügel haben soll - ob er einseitig, zweiseitig, usw. ist. Außerdem ist es wichtig, den richtigen Abstand zwischen den Bügeln festzulegen. Es gibt verschiedene Möglichkeiten, dies zu tun. Siehe das Beispiel in der folgenden Abbildung.

Der letzte wichtige Teil besteht darin, die Verankerung der Bügel zu definieren. Die Software bietet drei Optionen:

  • Bügel mit Standardhaken
  • Bügel mit Standardbiegung
  • Geschlossene Bügel mit Überlappung

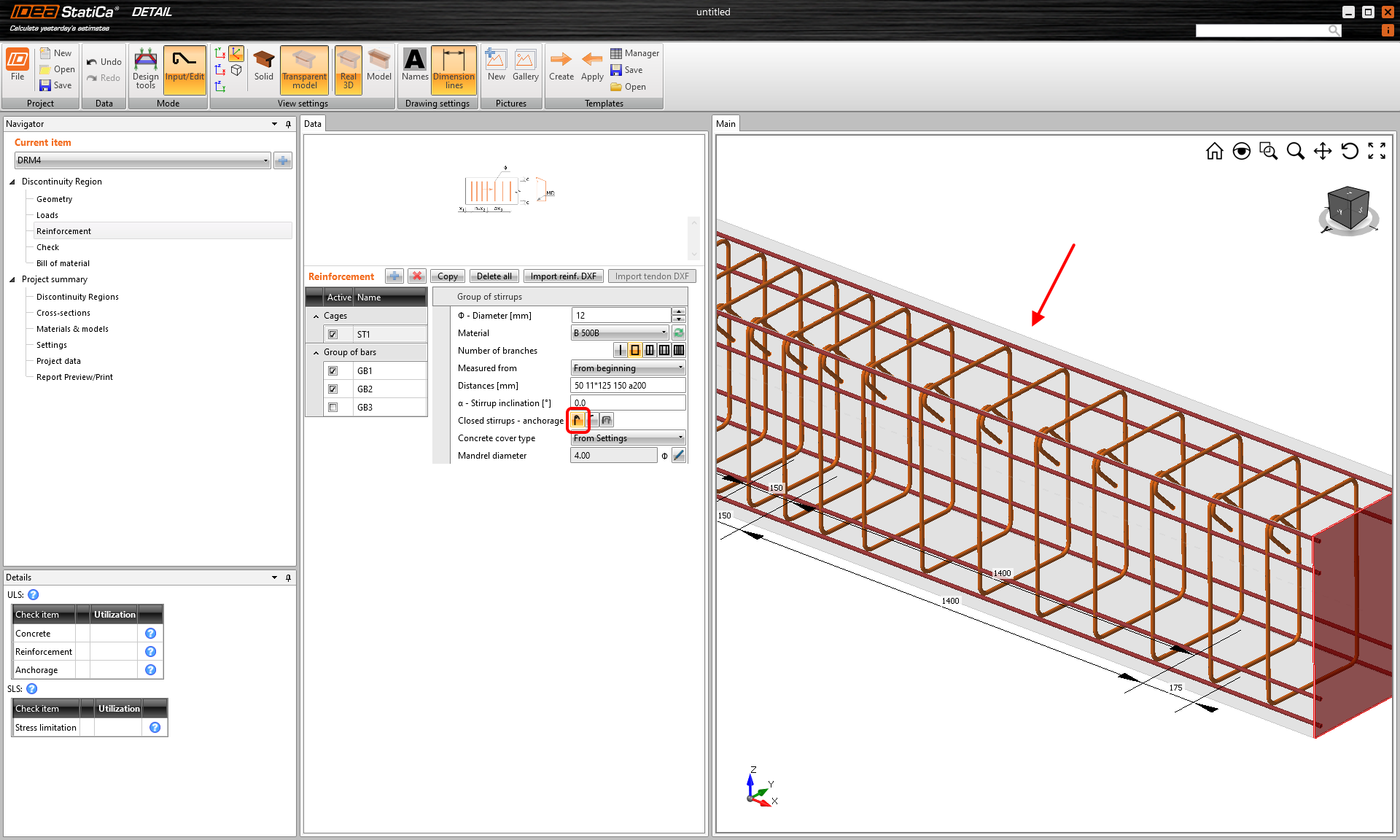

\[ \textsf{\textit{\footnotesize{Standardhaken}}}\]

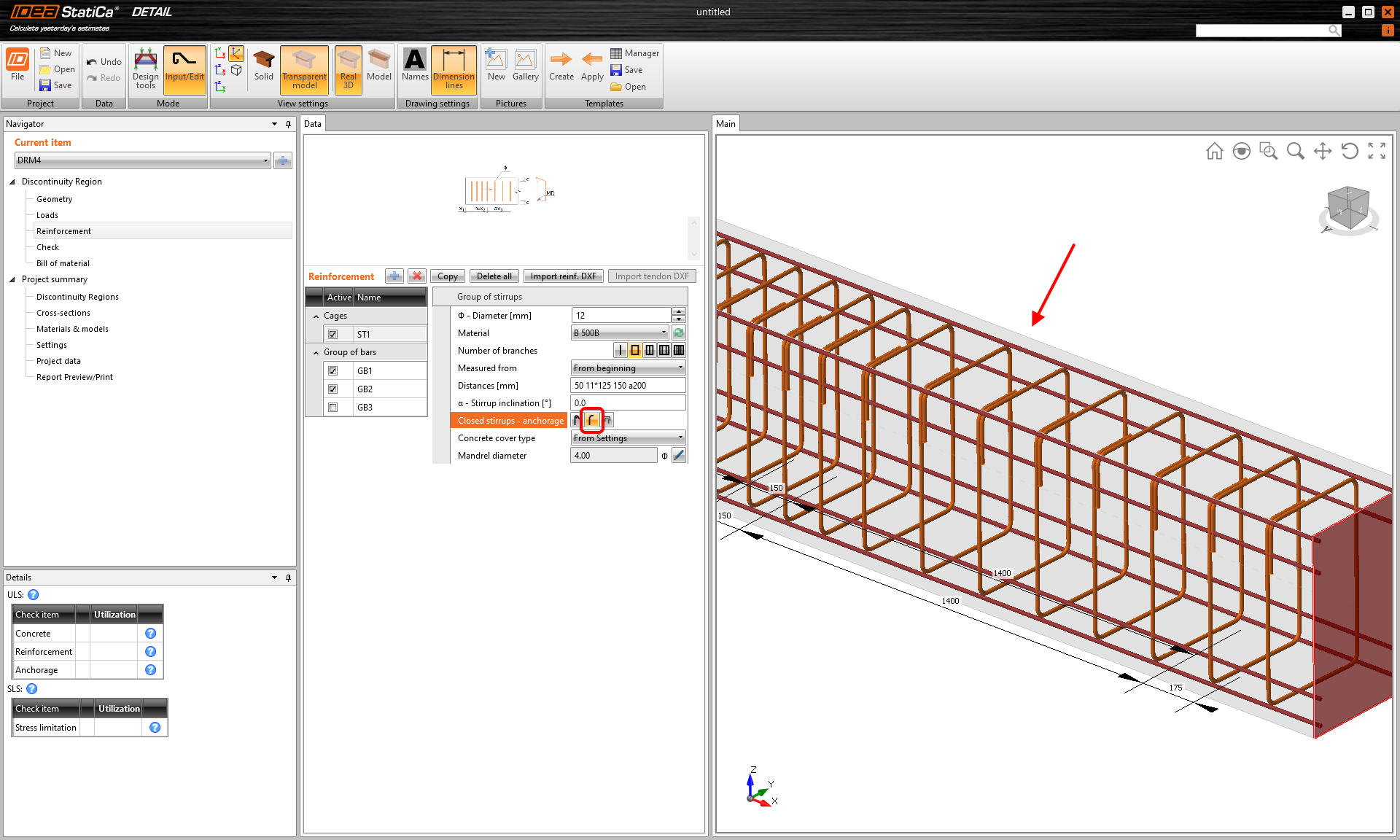

\[ \textsf{\textit{\footnotesize{Standardbiegung}}}\]

\[ \textsf{\textit{\footnotesize{Überlappung}}}\]

Für die individuelle Definition der Verankerungstypen lesen Sie den Artikel Finite-Elemente-Typen .

Wie Sie bereits wissen, können Bügel nur auf mit Balken modellierte Strukturen angewendet werden. Es ist jedoch möglich, sie in anderen Elementen durch eine Gruppe von Stäben mit entsprechender Verankerungsart zu simulieren. Sehen Sie sich das Beispiel geschlossener Bügel an, die mithilfe einer Gruppe von Stäben mit perfekter Verbindung an den Enden in die Wand modelliert wurden.


Abschließender Hinweis: Wenn Sie die Bewehrung durch die Öffnung oder über die Kanten modellieren, werden die Stäbe automatisch von der Software geschnitten. In der ersten Abbildung sehen Sie die Definition der Balkengruppe.

In der zweiten Abbildung ist die Bewehrung geschnitten.
