Bauteillänge

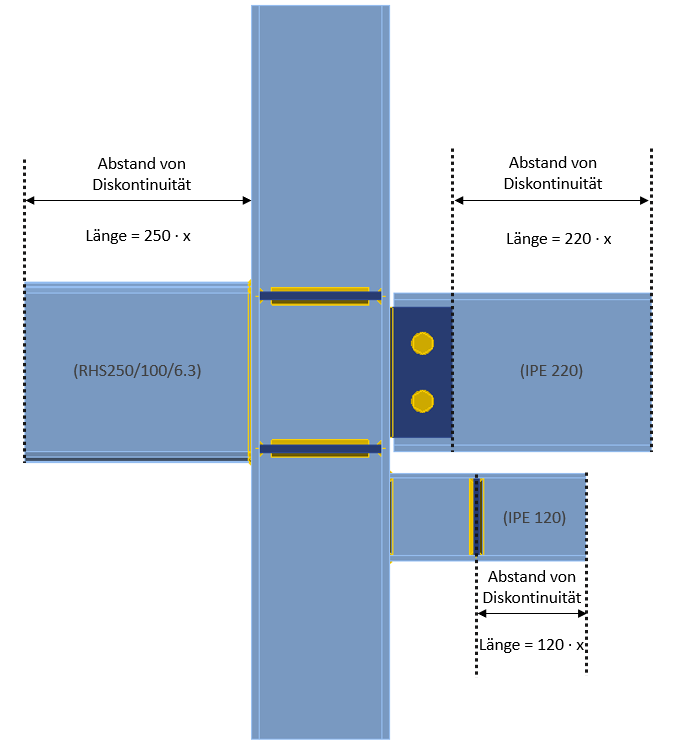

Wenn wir dem Modell ein Bauteil hinzufügen, wird seine Länge automatisch von der Software, basierend auf der Höhe des Querschnitts, berechnet. Der Berechnungsalgorithmus ist Teil der CBFEM-Methode und wird nach numerischen und experimentellen Ergebnissen kalibriert.

Die berechnete Bauteillänge stellt sicher, dass eine ordnungsgemäße Spannungsverteilung gemäß der CBFEM-Methodik erfolgt.

Falls diesem Bauteil ein Element oder eine Bearbeitung (Schraubenlöcher, Rippen, Öffnungen usw.) hinzugefügt wird, passt die Software die Gesamtlänge entsprechend an, um einen Abstand von der Diskontinuität einzuhalten.

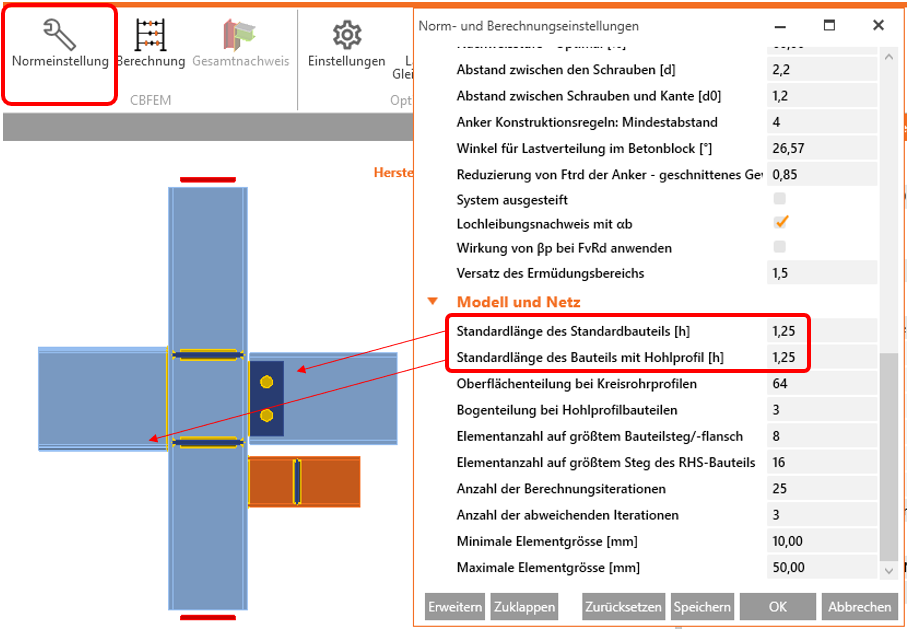

Die Software erlaubt jedoch die Änderung des Standardfaktors für die Berechnung der Bauteillänge über die Einstellungen der "Normeinstellung", der dann die Gesamtlänge beeinflusst. Nutzern wird dringend empfohlen, diesen Wert als Standardwert zu belassen, da solche Änderungen die Ergebnisse erheblich beeinflussen können. Alle unsere Verifizierungen wurden mit den Standardeinstellungen durchgeführt.

In Fällen, in denen es absolut klar ist, dass das Problem allein auf die Bauteillänge zurückzuführen ist, müsste der Nutzer eine Studie durchführen, um die Auswirkungen einer Reduzierung des Verhältnisses Tiefe/Länge auf das Modellverhalten (Spannung/Dehnung Felder und Kräfte in den verschiedenen Komponenten). Sollte die Ausgabe übereinstimmen, ist möglicherweise eine Reduzierung des Parameters möglich, dies muss jedoch in einigen Modellen in Verbindung mit den Netzeinstellungen erfolgen.

Mit anderen Worten: Wenn der Nutzer sich entschließt, diese Einstellung zu ändern, muss er dies angemessen begründen können, indem er sich auf die Ergebnisse einer zugehörigen Studie bezieht, aus der hervorgeht, dass die Reduzierung die Ausgabe in den Anschlusskomponenten nicht beeinflusst hat.

Aus diesem Grund empfehlen wir, sich mit unserem Support-Team in Verbindung zu setzen, bevor Sie einen dieser kritischen Parameter ändern.
