Allgemeine Beschreibung von Lastimpulsen in Detail
Für Stahlbeton-Diskontinuitätsbereiche können vier Arten von Lastimpulsen definiert werden:
- Punktlast
- Streckenlast
- Flächenlast
- Eigengewicht
Schauen wir uns nun die einzelnen Optionen an.
Punktlast
Dieser einfache Lastimpuls wird durch seinen Wert, seine Richtung, seine Neigung, seine Position und seinen wirksamen Radius definiert. Die Art und Weise, wie eine Punktlast eingestellt wird, kann die Art und Weise beeinflussen, wie die Last auf das Modell angewendet wird.
Die erste Möglichkeit besteht darin, die Belastung auf die Kante einzustellen . Siehe Abbildung unten.
Die zweite Möglichkeit besteht darin, die Last allgemein in das Modell einzugeben. Der Wert jeder einwirkenden Last wird als gewichteter Mittelwert berechnet, wobei das Gewicht der Entfernung von einem Angriffspunkt entspricht. Mit anderen Worten, die aufgebrachten Lasten sind nicht gleichmäßig, sondern variabel verteilt.

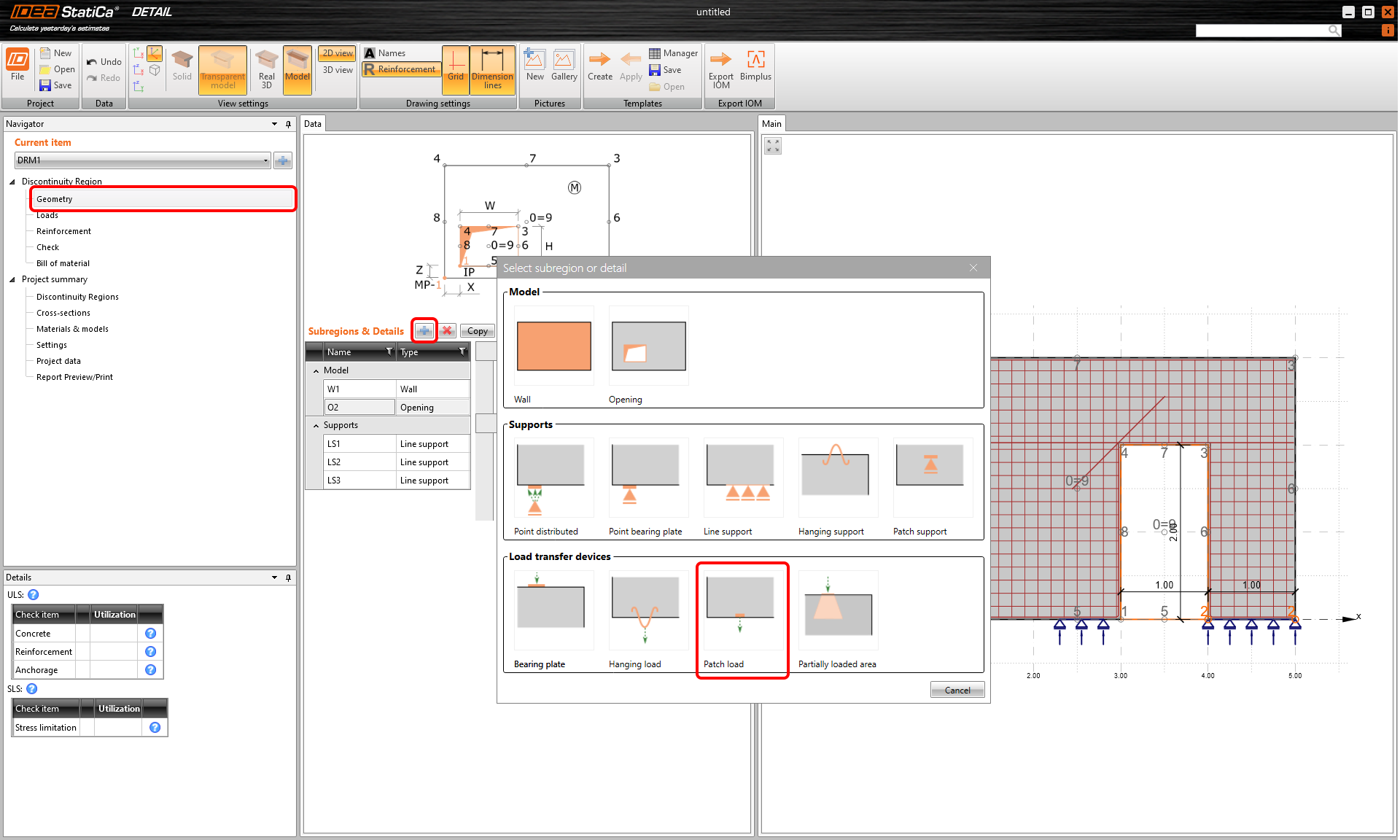

Die dritte Möglichkeit ist die Anpassung der Last an die Flächenlast - eines der lastabtragenden Bauteile - mit Hilfe der Funktionen im Abschnitt Geometrie.
Die Lastanwendung ist im Bild unten dargestellt.
Vergleichen wir die Bilder für die in das Modell eingebrachte Last und die mit der Flächenlast eingestellte Last. Ohne Flächenlast wird die Punktlast auf die Elemente des Betonnetzes aufgebracht. Bei der Flächenlast hingegen wird die Punktlast direkt auf die Bewehrungsstäbe aufgebracht.

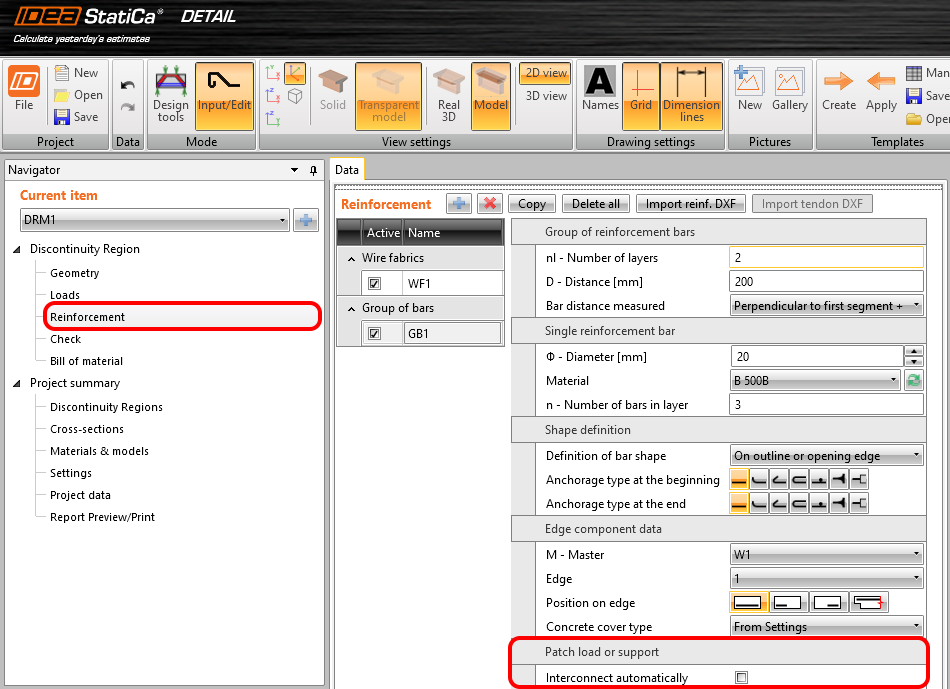

Die Flächenlast kann von der Software automatisch an die angrenzende Bewehrung angeschlossen werden. Dazu müssen Sie jedoch das Kontrollkästchen für die entsprechenden Stäbe im Abschnitt Bewehrung aktivieren.
In der folgenden Abbildung sehen Sie den Fall, bei dem die horizontale Bewehrung aus dem Teillastbereich ausgeschlossen wurde und daher nicht für die Lastübertragung berücksichtigt wurde.
Die Punktlasten können auch über einige andere Lastübertragungsvorrichtungen wie Lagerplatten, hängende Lasten und mehr übertragen werden. Möchten Sie mehr darüber wissen? Lesen Sie den Artikel Auflager und lastabtragende Bauteile.
Das Hauptprinzip besteht darin, dass Punktlasten über elastische Verbindungen mit unterschiedlichen Steifigkeiten in das Modell eingeleitet werden. Die Steifigkeiten werden durch gewichtete Mittelwerte auf der Grundlage der Länge der Verbindungen bewertet. Diese Glieder sind mit den Punkten des Beton- oder Bewehrungsnetzes verbunden (wo die blauen Pfeile eingezeichnet wurden) und übertragen die Lasten auf die Struktur.
Streckenlasten
Die Streckenlast kann als gleichmäßig oder trapezförmig definiert werden. Der verwendete Typ hängt von der numerischen Lastdefinition ab. Wenn Sie die Streckenlast anwenden, geben Sie einfach nur einen Wert in die entsprechende Zelle im Datenfenster ein. Wenn Sie jedoch eine trapezförmige Belastung angeben müssen, geben Sie die Werte an einem und am anderen Ende der Belastung ein. Siehe die praktischen Beispiele:

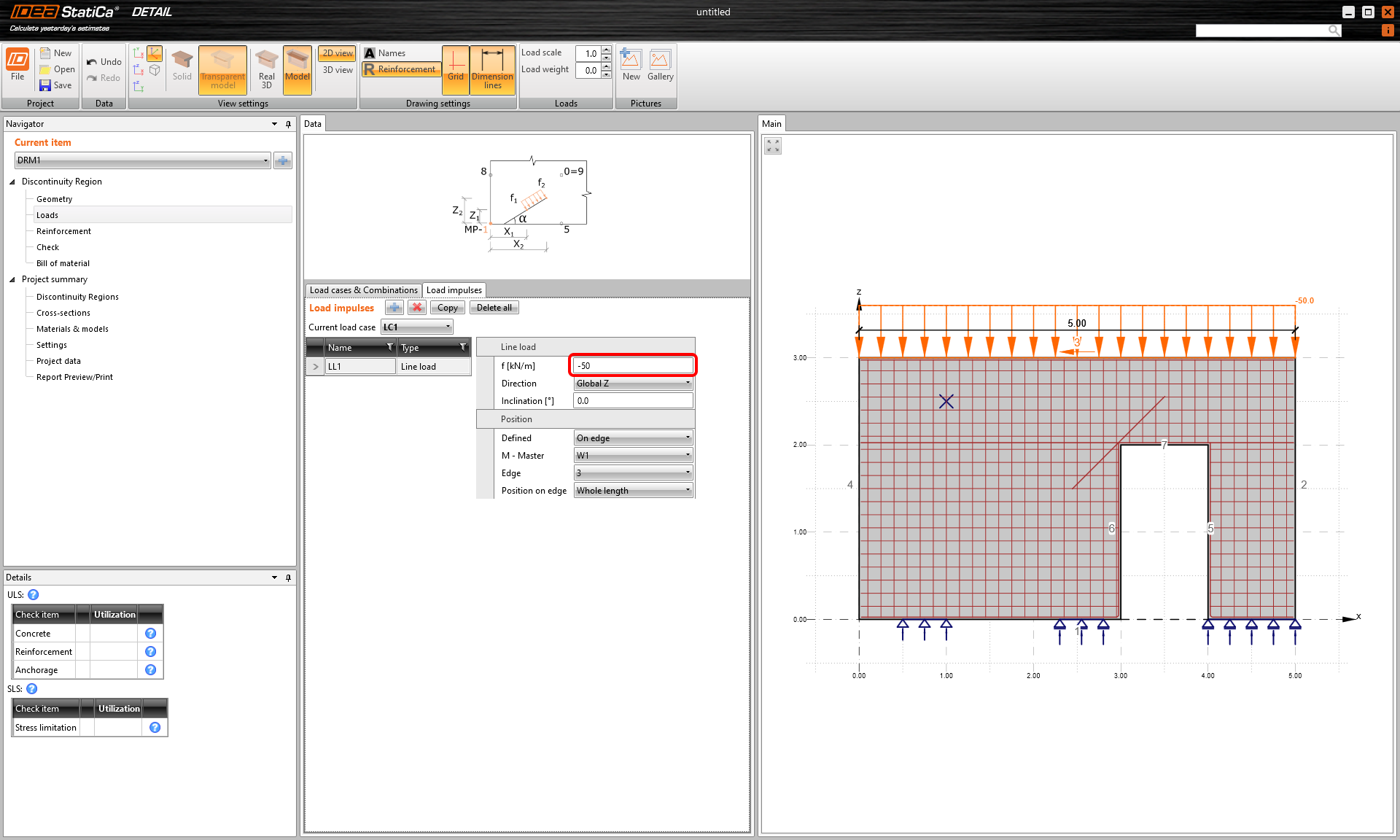

Beispiel einer gleichmäßigen Belastung

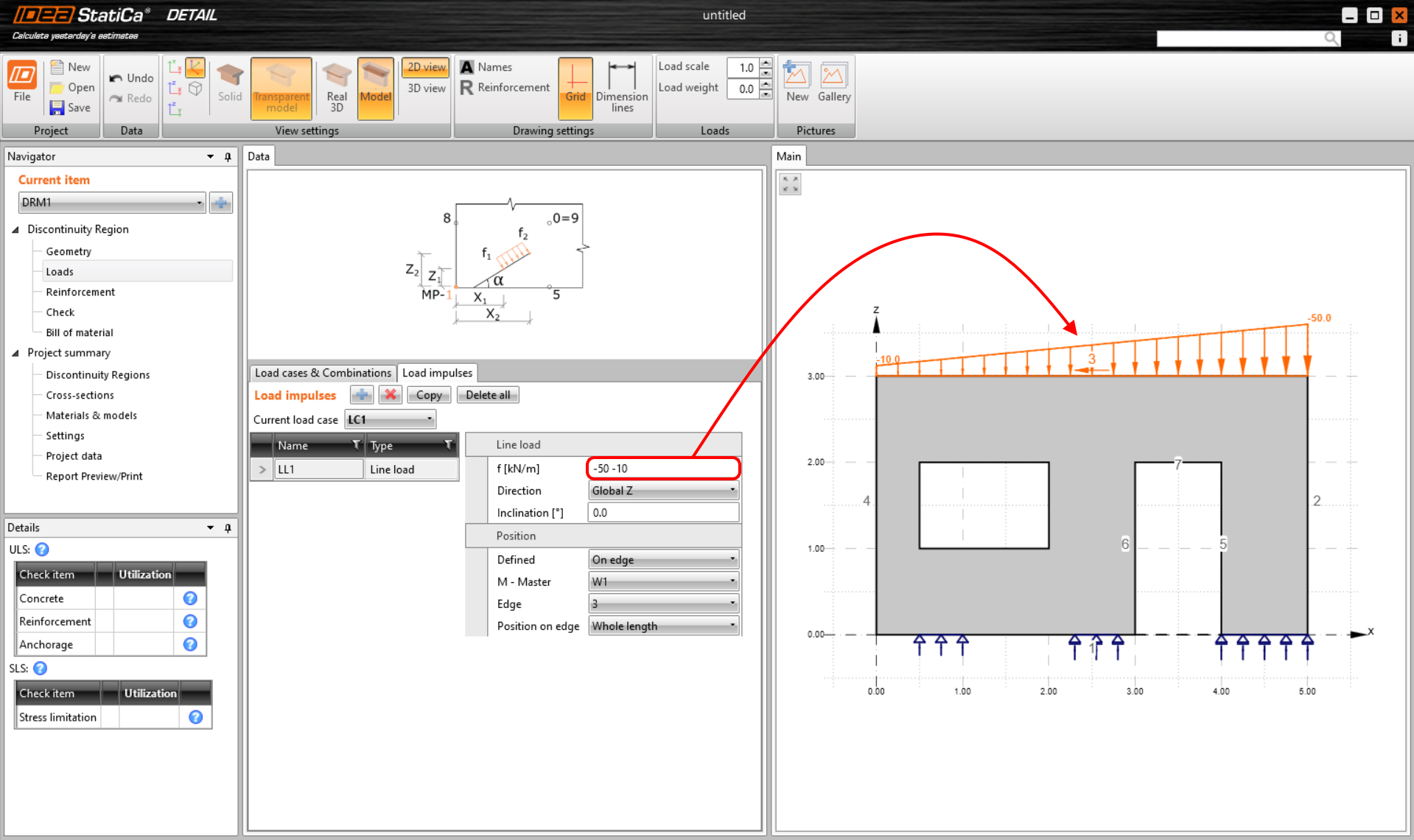

Beispiel einer trapezförmigen Belastung
Das Prinzip der Lasteinleitung ist nahezu identisch mit dem der Punktlast.
Flächenlast
Das Aufbringen der Flächenlast funktioniert auf die gleiche Weise. Es wird auf die Knoten der Elemente des Netzes der Betonkonstruktion angewendet.
Eigengewicht
Das Eigengewicht ist eine Variante der Flächenlast. Die Intensitäten werden automatisch entsprechend dem ausgewählten Querschnitt berechnet.
